كيفية تكييف المسمار الحقن لعملية صب الحقن عالية السرعة؟

في المشهد الديناميكي للتصنيع البلاستيكي ، ظهر صب الحقن عالي السرعة كعملية محورية ، مما يوفر زيادة الإنتاجية وجودة الجزء المحسّن وأوقات الدورة المنخفضة. بصفتي مورد برغي حقن راسخ ، أفهم الدور الحاسم الذي تلعبه مسامير الحقن في تحسين عمليات صب الحقن عالية السرعة. في منشور المدونة هذا ، سأشارك رؤى حول كيفية تكييف برغي الحقن لعملية صب الحقن عالية السرعة ، مما يضمن التكامل السلس والأداء المتفوق.

فهم متطلبات صب الحقن عالي السرعة

يتميز صب الحقن عالي السرعة بمعدلات حقن سريعة ، وأوقات دورة قصيرة ، والتحكم الدقيق في عملية صب. تضع هذه الظروف الصعبة ضغوطًا فريدة من نوعها على برغي الحقن ، مما يتطلب من ذلك تقديم تلوين ثابت ، وقياس دقيق ، ونقل فعال للبلاستيك المنصهر في تجويف القالب. لمواجهة هذه التحديات ، يجب تصميم المسمار الحقن بعناية وتحسينه للتشغيل عالي السرعة.

واحدة من الاعتبارات الأولية في صب الحقن عالية السرعة هو معدل التجميع. يجب أن يكون المسمار قادرًا على ذوبان الراتنج البلاستيكي وتجانسه بسرعة وكفاءة لمواكبة دورة الحقن السريعة. يتطلب هذا تصميم المسمار الذي يزيد من مساحة التلامس بين الرحلات الجوية المسمار والراتنج البلاستيكي ، مما يعزز نقل الحرارة الفعال والذوبان.

عامل حاسم آخر هو دقة القياس. في صب عالية السرعة ، يمكن أن تؤدي الاختلافات الصغيرة في كمية البلاستيك المحقونة في القالب إلى مشكلات كبيرة في الجودة. يجب أن يكون المسمار قادرًا على قياس الراتنج البلاستيكي بدقة لضمان أبعاد جزء وجودة ثابتة. هذا يتطلب تصميم المسمار دقيق مع التحمل الضيق وهندسة الطيران متوازنة.

اختيار تصميم المسمار الصحيح

الخطوة الأولى في تكييف المسمار لحقن لعلم الحقن عالي السرعة هي تحديد تصميم المسمار الأيمن. هناك عدة عوامل يجب مراعاتها عند اختيار تصميم المسمار ، بما في ذلك نوع الراتنج البلاستيكي وهندسة الجزء ومواصفات آلة صب الحقن.

نسبة الطول إلى القطر (L/D)

نسبة L/D من المسمار هي معلمة مهمة تؤثر على كفاءة التجميل ودقة القياس. بشكل عام ، توفر نسبة L/D أعلى أداءً أفضل للتلوين وأداء القياس ، ولكنها تزيد أيضًا من وقت الإقامة للراتنج البلاستيكي في البرميل ، مما قد يؤدي إلى تدهور حراري. لقولبة الحقن عالية السرعة ، عادة ما ينصح نسبة L/D من 20: 1 إلى 24: 1.

نسبة ضغط المسمار

تشير نسبة ضغط المسمار إلى نسبة حجم قسم التغذية إلى حجم قسم القياس. نسبة ضغط أعلى مناسبة للمواد التي تتطلب المزيد من القص والحرارة للذوبان ، مثل البلاستيك الهندسي. بالنسبة لقولط الحقن عالي السرعة ، يتم استخدام نسبة ضغط 2.5: 1 إلى 3.5: 1 بشكل شائع.

برغي هندسة الطيران

تلعب هندسة الطيران في المسمار دورًا حاسمًا في عملية التجميع والقياس. هناك عدة أنواع من هندسة الطيران المسمار المتاحة ، بما في ذلك الرحلات الجوية القياسية ، والرحلات الحاجز ، وخلط الرحلات الجوية. الرحلات الجوية القياسية هي النوع الأكثر شيوعًا من الطيران المسمار وهي مناسبة للتطبيقات للأغراض العامة. تم تصميم الرحلات الجوية الحاجز لفصل المراحل البلاستيكية الصلبة والمصارة ، مما يؤدي إلى تحسين كفاءة التجميع. يتم استخدام الرحلات الجوية الخلط لتعزيز خلط وتجانس الراتنج البلاستيكي.

تحسين مادة المسمار والمعالجة السطحية

بالإضافة إلى تصميم المسمار ، يكون للمواد والمعالجة السطحية للمسمار تأثير كبير على أدائها في صب الحقن عالي السرعة. يجب أن يكون المسمار مصنوعًا من مادة عالية القوة مقاومة للارتداء والتي يمكن أن تصمد أمام الضغوط المرتفعة ودرجات الحرارة المرتبطة بالتشغيل عالي السرعة.

مادة المسمار

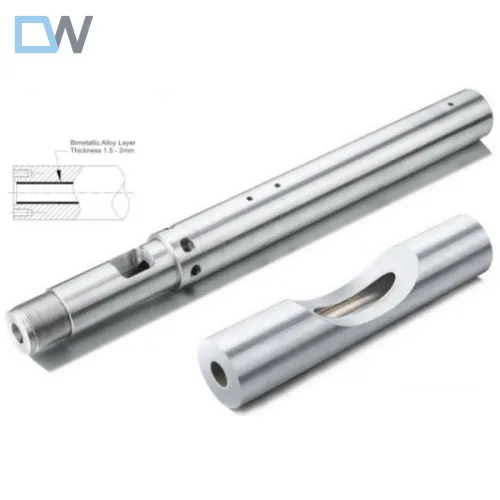

تشمل المواد الشائعة المستخدمة في مسامير الحقن فولاذ السبائك ، فولاذ الأدوات ، والمواد الثنائية. تعتبر فولاذ السبائك أكثر المواد استخدامًا على نطاق واسع لبراغي الحقن بسبب مزيج جيد من القوة والصلابة ومقاومة التآكل. يتم استخدام فولاذ الأدوات للتطبيقات التي تتطلب صلابة عالية ومقاومة للارتداء ، مثل صب البلاستيك الكاشط. مواد ثنائية المعادن ، مثلأسطوانة برميل ثنائي المعادن مع سبيكة دبوسة القائمة على الطرد المركزي DW-K2، تتكون من طبقة خارجية صلبة ونواة داخلية صعبة ، مما يوفر مقاومة تآكل ممتازة ومقاومة للتآكل.

المعالجة السطحية

يمكن أن يعزز المعالجة السطحية أداء برغي الحقن عن طريق تحسين مقاومة التآكل ، ومقاومة التآكل ، وخصائص إطلاقها. تشمل العلاجات السطحية المشتركة لمسامير الحقن النترنج ، طلاء الكروم ، والطلاء السيراميك. النترادة هي عملية معالجة الحرارة تشكل طبقة نيتريد صلبة على سطح المسمار ، مما يحسن مقاومة التآكل وصلبه. يوفر Plating Chrome سطحًا سلسًا وصلبًا يقلل من الاحتكاك ويحسن خصائص إطلاق المسمار. طلاء السيراميك عبارة عن معالجة سطحية عالية الأداء توفر مقاومة تآكل ممتازة ومقاومة للتآكل والعزل الحراري.

ضمان التوافق مع آلة صب الحقن

لتحقيق الأداء الأمثل في صب الحقن عالي السرعة ، يجب أن يكون برغي الحقن متوافقًا مع آلة صب الحقن. يتضمن ذلك التأكد من أن قطر المسمار وطول المسمار ونظام محرك المسمار متوافقان مع مواصفات الجهاز.

قطر المسمار

يجب اختيار قطر المسمار بناءً على حجم تجويف القالب وحجم اللقطة المطلوب. يمكن أن يوفر قطر المسمار الأكبر معدل تلوين أعلى وحجم لقطة أكبر ، ولكنه يتطلب أيضًا آلة صب حقن أكثر قوة.

طول المسمار

يجب أن يكون طول المسمار متوافقًا مع طول برميل آلة صب الحقن. يمكن أن يسبب المسمار طويل جدًا أو قصير جدًا مشاكل في عملية التجميع والقياس.

نظام محرك المسمار

يجب أن يكون نظام محرك المسمار قادرًا على توفير عزم الدوران والسرعة المطلوبة لقولبة الحقن عالية السرعة. يجب أن يكون نظام محرك الأقراص قادرًا أيضًا على الحفاظ على سرعة وضغط ثابت أثناء عملية الحقن.

اختبار وضبط أداء المسمار

بمجرد اختيار المسمار الحقن وتثبيته ، من المهم اختبار وضبط أدائه لضمان التشغيل الأمثل في صب الحقن عالي السرعة. ويشمل ذلك إجراء عمليات تشغيل تجريبية ، ومراقبة معلمات العملية ، وإجراء التعديلات حسب الحاجة.

تدير المحاكمة

تعتبر عمليات التشغيل التجريبية جزءًا أساسيًا من عملية تحسين المسمار. أثناء تشغيل التجربة ، يجب تشغيل آلة صب الحقن بسرعات وضغوط مختلفة لتقييم أداء المسمار. يجب أن تشمل عمليات التشغيل أيضًا مجموعة متنوعة من الراتنجات البلاستيكية وهندسة جزء لضمان أن يكون المسمار مناسبًا لمجموعة واسعة من التطبيقات.

مراقبة العملية

مراقبة العملية هي خطوة مهمة أخرى في عملية تحسين المسمار. من خلال مراقبة معلمات العملية ، مثل ضغط الحقن ، وسرعة المسمار ، ودرجة حرارة الذوبان ، من الممكن تحديد أي مشكلات أو تناقضات في عملية القولبة وإجراء تعديلات حسب الحاجة.

التعديلات

استنادًا إلى نتائج عمليات التجربة ومراقبة العملية ، قد يلزم إجراء التعديلات على تصميم المسمار ، أو معلمات العملية ، أو إعدادات آلة صب الحقن. يمكن أن تساعد هذه التعديلات في تحسين كفاءة التجميل ، ودقة القياس ، والأداء العام لمسمار الحقن.

خاتمة

يتطلب تكييف برغي الحقن لعملية صب الحقن عالية السرعة دراسة متأنية لعدة عوامل ، بما في ذلك تصميم المسمار ، ومواد المسمار ، والمعالجة السطحية ، والتوافق مع آلة صب الحقن. من خلال اختيار تصميم المسمار الصحيح ، وتحسين مادة المسمار والمعالجة السطحية ، وضمان التوافق مع آلة صب الحقن ، واختبار الأداء المسمار وضبطه ، من الممكن تحقيق التشغيل الأمثل والأداء الفائق في صب الحقن عالي السرعة.

إذا كنت تبحث عن مسامير حقن عالية الجودة لتطبيقات صب الحقن عالية السرعة ، فنحن هنا للمساعدة. كمورد برغي للحقن الرائد ، نقدم مجموعة واسعة من تصميمات ومواد المسمار لتلبية احتياجاتك المحددة. يمكن لفريقنا من المهندسين ذوي الخبرة أيضًا تقديم الدعم والمشورة الفنية لمساعدتك في تحسين عملية صب الحقن. اتصل بنا اليوم لمعرفة المزيد عن منتجاتنا وخدماتنا وبدء مناقشة المشتريات.

مراجع

• "كتيب صب الحقن" من تأليف أوسوالد ، و turng ، و gramann
• "المواد البلاستيكية والمعالجة" بقلم مكارثي
• "صب الحقن عالي السرعة: المبادئ والتطبيقات" بواسطة العرش
